七月_AI晶片專題|百家爭鳴的邊緣之AI推論晶片趨勢解析(上)

發佈於: 2025/07/30|分類: 科技(Technology)|

作者:智璞產業趨勢研究所執行副總 林偉智

如前所述,未來若要讓 AI Agent 真正大規模普及,單靠「大型模型」並不足以支撐,還必須整合雲端、邊緣與終端等不同層級的運算能力。LLM 一旦上線,推論成本往往會超過訓練成本,單日推論規模可能高達數億個 token,此時晶片的運算效率與能耗表現便會被放大檢視。以 NVIDIA 推出的 Blackwell 為例,其宣稱可將 LLM 推論的能耗與 OPEX 降低25倍,突顯出專用硬體(如 GPU、ASIC)在推論場景中的關鍵性。此外,雲端推論需維持毫秒等級的回應延遲;而邊緣裝置則受到功耗與散熱限制,同樣存在挑戰。綜合觀察,我認為當前推論技術中最關鍵的兩大挑戰如下,也將成為推論晶片競爭的勝負分水嶺:



挑戰1:吞吐量(Throughput) 資料延遲(Latency)權衡 的最佳化

挑戰2:預填(Prefill)階段 解碼(Decode)階段 的專門化



第一點中的吞吐量(Throughput)是指系統在單位時間內所能完成的有效工作量,反映了硬體運算能力、記憶體頻寬與軟體排程的綜合效能。吞吐量越高,代表系統在同樣時間內可服務更多使用者或完成更多任務;而資料

延遲(Latency)則是指從請求送達系統到收到第一個有效回應所需的時間,決定了使用者的等待體驗與即時互動品質。若延遲過高,即使整體吞吐量不錯,最終用戶體驗仍可能失敗。簡單比喻來說,吞吐量就像是一部電梯在一小時內能運送多少人,而延遲則是某位乘客從按下電梯鈕到達目的樓層所花的時間。若採低批次模式,只要有 1~2 人進電梯便立刻啟動,延遲雖低,但每趟乘載人數少、電梯空間閒置,導致整體吞吐量低;反之,若等到乘客滿載才出發,雖然吞吐量高,但早到的乘客會等待過久,延遲明顯上升。

第二點的預填(Prefill)階段,指的是模型在前處理階段(第一次輸入)一次性計算整段輸入語句(Prompt / Context),並產出所有注意力所需的 Key/Value 向量(KV-cache);而解碼(Decode)階段,則是模型進入逐字(Token-by-token)生成階段,每生成一個新 token,即重用預填好的K/V向量,重新執行注意力運算,直到句子結束。由於這兩個階段對硬體資源的要求完全不同,Prefill主要是吃算力、而Decode吃頻寬。目前業界傾向將其部署在不同類型的專用運算硬體上,例如:Prefill由算力充沛的 GPU 負責,而Decode則交由具備大容量 SRAM 的低功耗 ASIC 執行,並透過高速互連將 KV-cache 無縫傳遞,以實現性能最大化與能效最優化。從系統架構與工程實作的角度來看,這兩項挑戰雖高度相關,但本質上屬於不同層次。其中「挑戰1」著重於整體系統層級的宏觀效能取捨,尤其是在多用戶、大規模推論時的資源分配與延遲控制;「挑戰2」則偏重於推論階段的計算操作差異與專業化策略。儘管挑戰2是提升效能的基礎,但要真正改善使用者體驗,仍需透過完整的調度(scheduling)、記憶體管理(cache management)、以及高效批次處理策略等才能達成,因此這兩個挑戰成為當前晶片大廠主要解決或取捨的問題。目前AI模型主要仰賴nVIDIA的GPU進行訓練,但該公司產品售價偏高且供貨條件嚴苛,促使Google、AWAS、Microsoft、Meta等大型AI CSP企業開發多款適用自家AI模型的ASIC晶片,不只想在未來能降低nVIDIA的GPU依賴,也想在訓練晶片市場殺出一條血路。以下就來解析這四大CSP企業與nVIDIA如何在這議題上搶占先機。



說Google是在AI上耕耘最久的CSP企業一點也不為過, 2015 年 Google Brain 成立 TPU 專案,2016 年釋出 TPU v1 以 INT8 推論為主,開啟CSP企業自研AI晶片先河。可能是發現要降低對nVIDIA依賴有一定難度又或者是仍在試探自研晶片的定位,因此v2–v5逐步兼顧訓練與推論,如下表1。2024年推出TPU v6e(Trillium)單晶片 HBM 升至 96 GB、頻寬 1.64 TB/s,整體效能比 v5e大約有67 %的進步,正式切入 100 B 級 LLM 推論服務;2025年再推出 TPU v7「Ironwood」,首次明確標註推論專用(Inference-only)。大容量 KV-SRAM (150 MB)+ 7 TB/s HBM,專為長的上下文與多用戶推論而打造;ICI 1.2 TB/s(Inter‑Chip Interconnect,晶片互連) + Hex-LLM(新一代LLM 軟體架構,會即時檢測每條請求的 Prefill與 Decode進度,再把工作動態派給對應 TPU),將 Prefill/Decode 拆分為不同分片並行,結合9216-chip Pod(576 個16-chip Cube)架構,使其維持雲端高的每秒查詢數(Queries Per Second, QPS)以及末端延遲需求P99 < 1秒(在延遲分佈中,99% 的請求在延遲達到指定時間內完成,而剩下的1% 的請求則延遲超過了這個時間,稱P99末端延遲)。Google 的TPU 世代演進已從「兼顧訓練+推論」可能轉向「高能效推論專用晶片 + 大規模低延遲互連」;Ironwood 的推出確立 Google 在自家雲端推論堆疊的技術路線,並透過 ICI 與 Hex-LLM 把 吞吐-延遲權衡 與 Prefill/Decode 專門化等兩大挑戰一次整合進硬體與軟體中。目前只能在 Google Cloud用,但打包成「Hyper computer」服務,上線就能跑,其客戶不用自己買AI Server。Google的TPU 推出到第七代,並決定將「推論和訓練分手」;Ironwood 就是專門替低延遲、高流量的大模型服務而生的武器。雖然只在 Google Cloud (Hyper computer) 內使用,卻仍有兩股穩定需求來源,一是Google 自家產品如Search、YouTube、Ads、Gemini 等AI 晶片的需求,另一個是雲端外部客戶,如OpenAI、遊戲、企業RAG(Retrieval‑Augmented Generation, 檢索增強式生成)導入產品或內部系統時,對AI算力需求增高後的租賃需求,同時也會提升其TPU的需求。目前觀察此方向應該不會讓Google的 TPU像 nVIDIA GPU 那麼廣泛使用,但總量也不會小且可以持續疊代,可能會有推估數十萬片/年等級(取決於 GCP 成長 + Google 內部流量),且因為只有 Google 能下單,因此外部景氣波動對產能需求影響相對較小。

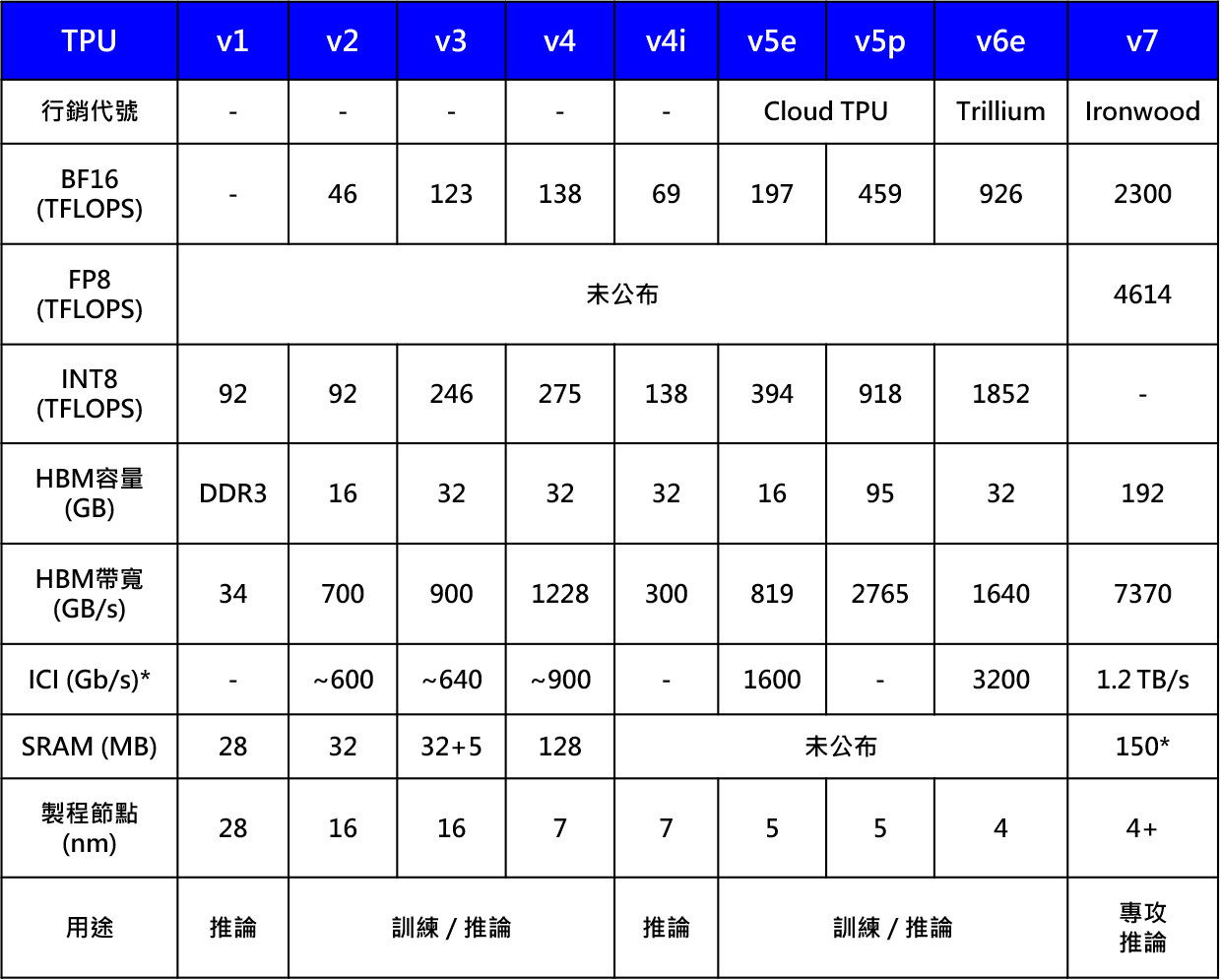

表1、Google歷代TPU產品的技術比較

*目前可能往純推論走,但也有資訊顯示內部仍然用其訓練大模型

備註:ICI(Inter-Chip Interconnect),Google 為 TPU 量身打造的晶片間高速互連總線,功能位置大致相當於 NVIDIA 的 NVLink 或正在制定中的 UALink,但僅用於 Google 自家 TPU 叢集。表格中v2~v6之數值為估計值,非官方公布之數字

Source : Google



2018 年,AWS 先以 Graviton(現已至第四代)奠定 ARM 伺服器 CPU 基礎;隔年推出首款 推論 ASIC Inferentia 1,強調高吞吐、低功耗。2020 年 AWS 延續自研路線,發布 Trainium 1,專攻百億參數以上模型訓練;2023 年的 Trainium 2 單晶片算力再提升4x、能效提升2x,已量產佈署於 Amazon Bedrock 與 Anthropic 專用叢集。在推論端,2023年進化到 Inferentia 2,單晶片 FP16達 1 PFLOPS、內建 NeuronLink 192 GB/s 互連;在 EC2 Inf2(AWS 專為大規模 AI 推論打造的加速型執行平台) 實測中對同級 GPU 展現 吞吐 增加4 倍、低末端延遲(P99)進步90 %、$/token 省 40 %。市場雖傳出 AWS 暫停下一代 Inferentia,但 2025 年 AWS 資本支出簡報仍將 Trainium + Inferentia 列為雲端 AI 主力,停更一說尚未獲官方證實,因此我們暫時將其列。整體而言,AWS 形成「Graviton-通用運算 + Trainium-訓練 + Inferentia-推論」的縱深布局,再以 Neuron SDK系統工具集把吞吐-延遲最佳化與 Prefill/Decode 拆分成易用服務。以性價比而言,Inf2 每小時約 0.7 美元,等效吞吐較四張 H100(B200的成本高,因此用H100做對比) 省 35%、推論成本一萬 token 僅 0.004 美元,單片功耗 135 W,電費與冷卻再降 40%,適合追求 <100 ms P99 延遲且必須壓低成本的 SaaS 與新創。為雲端客戶提供相對 GPU 更具成本優勢、延遲更穩定的推論選擇。就「技術侵略性」和「單晶片極限性能」來看,Google TPU v7 (Ironwood) 的確比 AWS Inferentia 2 更激進,AWS 則以降低雲端總體擁有成本(Total Cost of Ownership, TCO)為導向,小步快跑。Google的晶片在延遲、極端吞吐密度上領先,但在每瓦性能、部署彈性與客戶基數上,AWS晶片仍具優勢。我認為主因來自雙方對晶片的策略定位不同,Google 把 TPU 當成內部業務的「極限武器」,AWS 則把 Inferentia 做成雲端客戶的「高 CP 值工具」。

Meta 自 2023 年推出首顆推論專用ASIC MTIA v1以來,核心策略就不是衝單晶片峰值,而是把「每瓦吞吐」壓到極限,以支撐自家臉書動態牆、廣告推薦與中小型 LLM 的龐大即時流量。並不是不在乎「使用者時間」,而是把「在既定功耗下服務最多用戶、同時末端延遲不爆炸」當成首要目標,單晶片峰值放在第二順位讓位給整機房的效率與成本最小化。2024 年發表的 MTIA v2 延續此思路,在相同 90W TDP (Thermal Design Power)下,透過「硬體+軟體」雙向升級,把整機 QPS 再推上一階。在硬體層面MTIA v2把功耗用在刀口上,仍採 8 × 8 小型計算單元(Processing Element, PE) 網格,但新增稀疏運算管線與進階壓縮指令,我自身的理解是,想像一片晶片上放了 8 行 × 8 列共 64 顆PE。每顆 PE 就像一把小算盤,同時各算自己那一小塊資料,64 顆一起動,速度自然比單核快很多。且新增「跳過空位」的專用跑道,也就是在推薦或中小型 LLM 模型裡,大部分矩陣其實充滿 0(稱為稀疏)。v2 加了一條「稀疏運算管線」,專門識別哪些格子是 0,直接跳過不計算;還配合壓縮指令把連續的 0 壓縮起來,搬運量更小,比起v1在常見的推薦(可視為推論)模型與30 B以下 LLM 推論上,速度和效率都大幅提升。晶片上 SRAM 擴大至 256 MB,可將中等規模模型的 KV-cache 直接駐留晶片,並以 128 GB LPDDR5、204 GB/s 頻寬作為外層緩衝,規格為v1的翻倍,即使多用戶同時下指令,資料仍能在一跳內完成搬移。為降低跨 PE 協作延遲,Meta 也將晶片上網路(Network-on-Chip, NoC) 重構為雙向 256-bit Mesh,總帶寬翻倍、端到端延遲減半,避免 Prefill 大矩陣與 Decode 小矩陣在網路層互卡,像是「車道加寬」+「改成雙向匝道」+「邊開邊上貨」,使得 MTIA v2 在同功耗下資料流動更暢通。總頻寬翻倍,任兩顆 PE 之間傳送資料的時間大約減半,直接換成更高吞吐與更低 P99 延遲。軟體層Meta 以 Triton-MTIA 編譯器後端 與 PyTorch 2.0/TorchInductor 深度整合:開發者沿用 Python 前端即可下推到 MTIA,編譯器會自動插入 連續批次 (continuous batching)、張量記憶體重用與動態稀疏調度,把批次大小、算子順序與 SRAM 命中率聯合優化。總結來說,Meta 以 MTIA v2 實現了「功耗可承受、延遲不失控、吞吐極致化」的推論方案,再加上與 PyTorch 原生工作流程無縫接軌的軟體棧,確立了其在內部雲端與邊緣推論中,用 每瓦效率 而非 單卡峰值 取勝的差異化路線。
