尺寸、降低功耗，目前已在各個行業得到運用，包括高性能運算、數據中心還有網路設備。而3D封裝則是通過多個晶片堆疊以創建三維的結構，將封裝技術提升至一個更高的層次。這種方法則增強了整體的性能，將以最先進、緊湊的方式組合各種組件和功能，從而創建高度複雜的系統。3D封裝垂直排列的技術可以縮短晶片間的訊號傳遞速度，同時最大限度的減少信號損耗。且3D封裝在極度要求性能與小型化的應用中越顯重要，通常用於記憶體技術，如：HBM、智慧型手機、遊戲機或專業計算的高級處理器。2.5D及3D封裝都各自具有優勢，但並不互相排斥。2.5D封裝是邁向3D封裝的墊腳石，通常需要從傳統的2D封裝過渡到更先進的技術時，就會選擇它。而3D封裝的方式將使性能更加高效，不過其技術的複雜程度相較於2.5D也有所提升。未來2.5D、3D封裝將可能在各個領域變得更加普遍，也會是整個半導體業共同努力的方向。

2.5D/3D封裝技術簡敘與目前關鍵的製程站點

在2.5D IC 中，以台積電的CoWoS 技術為代表，其中可以分成「CoW」和「WoS」來看。「CoW（Chip-on-Wafer）」是用矽中介板把晶片連起來；「WoS（Wafer-on-Substrate）」則是將晶片堆疊在基板上。如2023年八月專題中[先進封裝技術在高性能運算晶片應用狀況剖析_下 的圖五] 提到依據中介層材料類型與封裝面積(光罩比例)將CoWoS分成CoWoS-S、CoWoS-R與CoWoS-L等三類，如下圖四。

1. CoWoS-S 是使用單片矽中介層(Si Interposer)和矽通孔（TSVs），實現晶片與基板之間的高速電信號直接傳輸，為目前(2024~2025年)市面上主流，由於Si Interposer 與Die 使用面積大因此缺點是生產成本較高。
2. CoWoS-R 利用 InFO 技術讓有機中介層替代 CoWoS-S 的矽中介層，有機中介層具有精細間距的 RDL，為 HBM（高帶寬記憶體）與 SoC 晶片或晶片與基板之間提供高速連接。由於有機中介層本身具有柔韌性，由聚合物和銅線組成，充當壓力緩衝器，減少了基板與中介層之間熱膨脹係數不匹配引起的可靠性問題。CoWoS-R 提供了優越的可靠性和良率，也可以使新的封裝可以擴展其尺寸，以滿足更複雜的功能需求。
3. CoWoS-L結合 CoWoS-S 和 InFO 技術的優勢，使用 LSI（局部矽互連）晶片的中介層提供最靈活的整合。用於晶片間的互連和 RDL 層的電源和信號傳輸。CoWoS-L 保留了 CoWoS-S 的吸引特徵，即矽通孔（TSVs），這也減少了使用大矽中介層在 CoWoS-S 中引起的良率或成本問題。

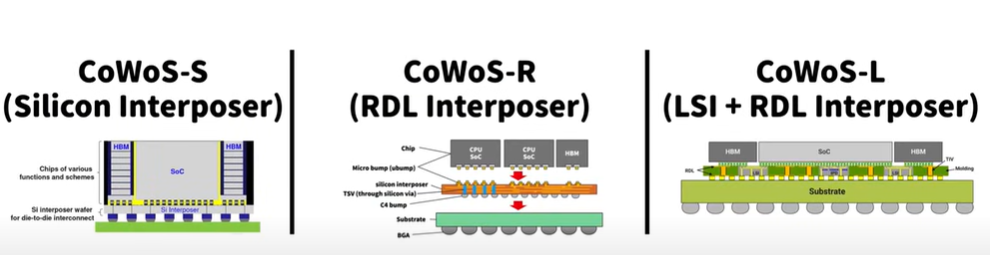

圖四、CoWoS的三種分類

資料來源：台積電

CoWoS製程對晶圓廠而言，算是相對容易的製造，因此良率穩定。以CoWoS-S與-R的製程來看，其中的TSVs所需要的 Deep RIE製程、Interposer 需要的Wafer Thinning或是uBump後的Molding相關的機台或材料等都是相當關鍵。在CoWoS_L的製程當中，目前的困難點在於多重曝光(一個CoWoS-L die 大小通常都是五張光罩以上)，因此對準就顯得非常重要；另外LSI(包含了許多被動元件，如IPD、eDTC與IVR等base logic die)再Molding + Grinding後 RDL前會用TSVs 吃出許多Fine Pitch約在0.5um左右的洞，然後填入銅，接著在用uBumping的方式與SoC及HBM連接。在此可能會導致線寬太小而bridge，換句話說同樣的在這裡的TSVs機台、Molding相關的機台或材料等都是相當關鍵。

在3D IC的部分，如2023年八月專題中[先進封裝技術在高性能運算晶片應用狀況剖析_下 ] 提到相關介紹，台積以SoIC 包含了2.5D/3D IC的部分。在製程中以鍵合(Bonding)為最關鍵步驟，是將晶片進行對準並接合以形成堆疊。以往推疊晶片是以微凸塊連接，隨著I/O接點間距往10μm甚至sub micro以下發展後，半導體廠紛紛採用無凸塊(Bumpless)的混合鍵合(Hybrid Bond)，透過高溫擴散方式讓兩晶片之矽穿孔的銅導線直接接合，可大幅增加I/O接點密度。但因線寬細小且晶片緊密堆疊，因此對alignment要求非常的精密，並且還須解決因緊密堆疊所產生的散熱問題。
